• 1 裝好SIM 卡


用小號十字螺絲刀擰開主機設備底部一個螺絲，并取下上蓋，拔開SIM卡面蓋，將SIM卡放入插槽，避免用力過猛折斷卡座，確保SIM卡的接觸良好且不易脫落。不允許在設備通電的狀態下，進行插、拔SIM卡的操作（如手機插拔SIM卡時也要關機一樣）。安裝SIM卡后，裝上上蓋，擰上螺絲。

• 2 選好終端安裝位置


找到適合安裝貨車北斗GPS主機、衛星天線、GPRS天線的安裝位置。原則上都應該隱蔽安裝。同時考慮防水、防震、防高溫及走線的安全便捷；一般24V大貨車找線在副駕駛位置的控制盒附近，12V小車找線一般在方向盤下的控制盒附近，不管是大車還是小車，此位置都找線方便。

防水：應選擇不易進水的位置，以保持終端的干燥；另外要注意遠離空調，以防在溫差，變化時，會有冷凝水積聚在終端內外部，嚴重影響產品的使用壽命。

防震：終端不能懸空或裝在長期振動較大位置。防高溫：終端應避開車內的高溫部位。

走線：有的大型車有總控開關，此時終端安裝位置還需考慮電源線的接法。一般選擇接汽車的常電。位置選好后，應采用魔術貼、扎帶、雙面膠及螺絲三種方式將終端固定。

• 3 接線


連接汽車信號線（行駛記錄儀接口）接好主控接口的電纜線：按照主機線纜接口定義接線，電源線的紅線（正極）應接汽車的常電，即汽車主控電源正極，電源線的黑線（負極）應連接到汽車電源的負極或直接搭鐵，但要確保搭鐵之處導電良好。注意：

1)查線時，要用試燈查找，不要一條條撥開測試。

2) 對于整個拉線，要用絕緣膠帶纏撓包扎，再用線卡子固定。暫時沒用到的線請分別包扎，避免相互接觸或與地短路。

3)務必確認車載終端、速度傳感器及打印機電源沒有短路或反接。

4)USB、RS232接口嚴禁插入金屬片或注入腐蝕性氣體、液體。

5)車速信號接線說明當車速表是電子式時，若車速表有速度信號輸出端（該輸出電路一般采用OC門驅動）就接線纜的藍色線（接口I的3號線）；若沒有就接車速表的速度信號輸入端。當車速表是機械式時，需加裝霍爾車速傳感器，接法如下：

• 4 安裝 衛星 天線


確保先不給終端供電！

1)注意衛星天線接收盤的弧形面必須向著天空，且上方無金屬物遮擋和電磁屏蔽；

2)為了達到最佳效果，衛星天線接收盤的平底面的安裝盡量保持

平整，傾斜度最好不要超過45度；

3)布線盡可能隱蔽：一來是美觀，二來是防止無意或者有意的損壞；

4)衛星接收盤建議安裝位置：前擋風玻璃下方隱蔽處、前儀表盤下方或者后擋風玻璃

下方飾板下，若能安裝在車棚頂部接收效果是最好的；

5)衛星天線接口務必接到終端側面標有衛星的接口上，并確保擰緊，以免長期震動造成接頭的松動影響衛星信號的接收；

6)通常情況下，終端前擋板的衛星接口是金色的，衛星天線接口也是金色！

• 5安裝 GSM/GPRS 天線


確保先不給終端供電！

1)為了防止信號被干擾，GSM/GPRS天線要避免與其他控制線交纏在一起；

2)為了避免GSM/GPRS信號對車內無線設備造成干擾（如收音機），建議GSM/GPRS天線與這些設備的距離大于50厘米；

3)GSM/GPRS天線建議安裝位置：前擋風玻璃下面的隱蔽處、座椅下方或者后擋風玻璃下方飾板下面或者直接放在隱蔽處；

4)為了得到較好的效果，終端與GSM/GPRS天線與衛星天線最好不要放在一起，盡量保持15厘米以上間距；

5)GSM/GPRS天線可以用雙面膠或者魔術貼固定，天線接頭要對準主機的接口且確保擰緊，以免長期震動造成接頭的松動影響信號的接收與傳輸；

6)通常情況下，終端前擋板的GSM/GPRS接口是銀色，衛星接口是金色！

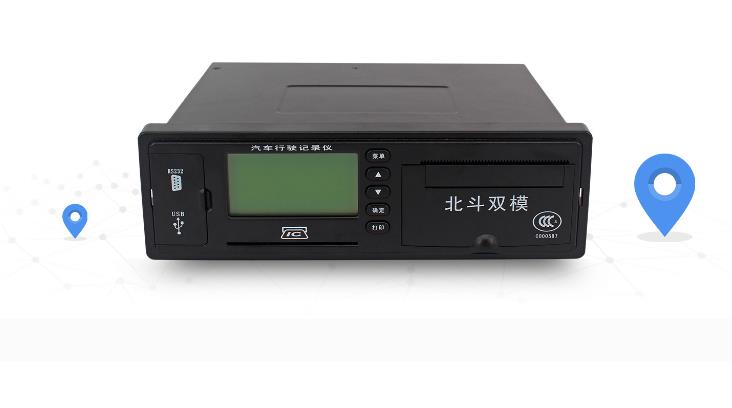

• 6終端安裝固定


1）首先把兩邊的擋板安裝在終端的兩側，并且使用螺絲刀把螺絲打上。

2） 再把終端放在中控臺上面，并且使用螺絲固定。固定好之后接上天線，放好SIM卡，最后接上6pin信號線和7pin電源線以及4pin的攝像頭。

• 7 選配件的安裝


1)緊急報警按鈕安裝

a)緊急報警按鈕的安裝首先應考慮方便，以便在求救的時候能夠方便操作；

b)其次應考慮特殊情況下的隱蔽性，如盜騙搶劫時不能讓對方發現有這個報警設備，一般情況下建議安裝在駕駛座附近能讓司機觸手可及的地方；

c)報警按鈕的一頭連接黑白并線的白色線，報警按鈕另一頭黑白并線的黑色線。

2)免提喇叭

為避免干擾，免提喇叭與終端前擋板的監聽麥克安裝位置應相隔 1 米左右，免提喇叭與麥克不能面對面安裝，否則會造成聲音環繞，影響話音。

3)斷油/斷電器

A.12V車輛使用12V繼電器

a)黃色線接電源控制接口的油路控制-

b)紅色線接電源控制接口的油路控制+；

c)繼電器常閉觸電的兩根粗的綠線，需要串聯到油路或者電路控制線中。

B.24V車輛要使用24V繼電器，接法和12V車輛一致：

• 8 檢查無誤后上電試車


1)檢查衛星天線、GSM/GPRS天線是否連接正確、牢固；

2)檢查電源線的正負極與車輛電源的正負極連接是否正確；

3)檢查無誤后，將7PIN主線束端子接到主機的主控接口上，主機上電正常運行后LCD屏幕上顯示當前速度及聯網狀態、信號強度等信息。
